GCZ-A楔塊式超越離合器特性及應用：
GCZ-A系列為滾柱式單向離合器。內含軸承支撐及油封，使用2只160系列滾珠軸承支撐，出廠時內含 潤滑油。
內環與軸用鍵聯結，外環通過法蘭聯結到機壁上。
主要用于超運轉離合器或定位離合器。

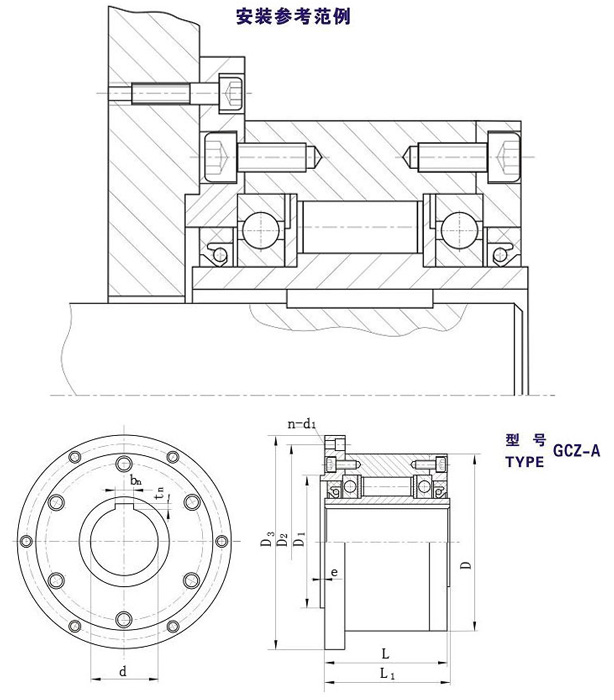

型號 | 額定扭矩 | 超越極-限轉速 | 外形尺寸〔mm〕 | 重量 | ||||||||||
內環 | 外環 | d(H7) | D(H7) | D1 | D2 | D3 | L1 | L | e | bn×tn | n-d1 | |||
GCZ-A1262 | 44 | 1600 | 2800 | 12 | 62 | 42 | 72 | 85 | 44 | 42 | 3 | 4×1.8 | 3-5.5 | 0.90 |
GCZ-A1568 | 100 | 1450 | 2600 | 15 | 68 | 47 | 78 | 92 | 54 | 52 | 3 | 5×2.3 | 3-5.5 | 1.30 |
GCZ-A2075 | 145 | 1080 | 2300 | 20 | 75 | 55 | 85 | 98 | 59 | 57 | 3 | 6×3.8 | 4-5.5 | 1.70 |
GCZ-A2590 | 230 | 840 | 1800 | 25 | 90 | 68 | 104 | 118 | 62 | 60 | 3 | 8×3.3 | 4-5.5 | 2.60 |
GCZ-A30100 | 400 | 680 | 1600 | 30 | 100 | 75 | 114 | 128 | 70 | 68 | 3 | 8×3.3 | 6-6.6 | 3.50 |
GCZ-A35110 | 580 | 620 | 1500 | 35 | 110 | 80 | 124 | 138 | 76 | 74 | 3.5 | 10×3.3 | 6-6.6 | 4.50 |
GCZ-A40125 | 820 | 460 | 1300 | 40 | 125 | 90 | 142 | 160 | 88 | 86 | 3.5 | 12×3.3 | 6-9.0 | 6.90 |
GCZ-A45130 | 900 | 400 | 1200 | 45 | 130 | 95 | 146 | 165 | 88 | 86 | 3.5 | 14×3.3 | 8-9.0 | 9.10 |
GCZ-A50150 | 1700 | 320 | 1075 | 50 | 150 | 110 | 165 | 185 | 94 | 92 | 4 | 14×3.8 | 8-9.0 | 10.1 |
GCZ-A55160 | 1890 | 300 | 1000 | 55 | 160 | 115 | 182 | 204 | 106 | 104 | 4 | 16×4.3 | 8-11 | 13.1 |
GCZ-A60170 | 2520 | 260 | 950 | 60 | 170 | 125 | 192 | 214 | 116 | 114 | 4 | 18×4.4 | 10-11 | 15.6 |
GCZ-A70190 | 4140 | 220 | 875 | 70 | 190 | 140 | 212 | 234 | 136 | 134 | 4 | 20×4.9 | 10-11 | 20.4 |
GCZ-A80210 | 5440 | 200 | 800 | 80 | 210 | 160 | 232 | 254 | 146 | 144 | 4 | 22×5.4 | 10-11 | 16.7 |
GCZ-A90230 | 9280 | 180 | 725 | 90 | 230 | 180 | 254 | 278 | 160 | 158 | 4.5 | 25×5.4 | 10-14 | 39.0 |
GCZ-A100270 | 16200 | 140 | 625 | 100 | 270 | 210 | 305 | 335 | 184 | 182 | 5 | 28×6.4 | 10-18 | 66.0 |
GCZ-A120310 | 20000 | 100 | 500 | 120 | 310 | 240 | 345 | 375 | 204 | 202 | 5 | 32×7.4 | 12-18 | 91.0 |
