GCS滾柱式超越離合器特性及應用：

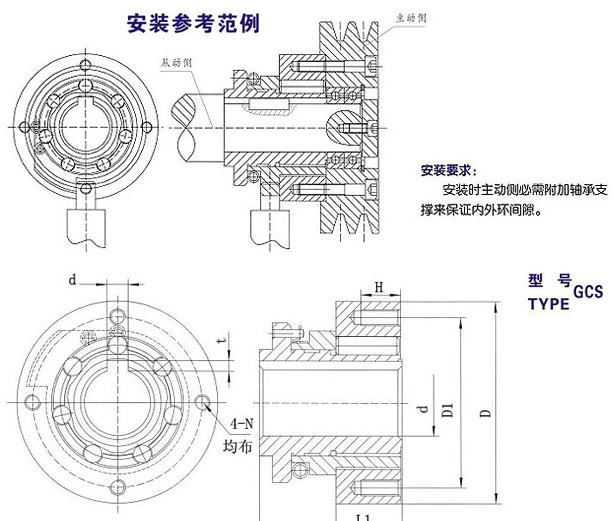

GCS系列為滾柱式帶撥爪的超越離合器，其內部采用滑動軸承。工作時是主動側帶動從動側(如安裝圖所示)一起旋轉。在工作時需要內環停止時，可由撥爪機構控制。當擋塊擋住撥爪時，從動側立刻停止，而主動側則繼續運轉。
可與齒輪、鏈輪、皮帶輪等聯結傳遞動力。
本離合器主要是用于給料裝置、步進機構、包裝機、制釘機和裝訂機等。
型號 | 額定扭矩 | 超越極-限轉速 | 外形尺寸〔mm〕 | 重量 | ||||||||
內環 | 外環 | d(H7) | D1 | D | L | L1 | N | b×t | H | |||
GCS2576 | 49 | 595 | 1000 | 25 | 64 | 76 | 54 | 24.5 | M6 | 8×3.3 | 15 | 1.1 |
GCS3086 | 60 | 525 | 850 | 30 | 74 | 86 | 55 | 26 | M8 | 10×3.3 | 16 | 1.5 |
GCS3596 | 100 | 410 | 720 | 35 | 84 | 96 | 68 | 30 | M8 | 10×3.3 | 16 | 3.07 |
GCS40110 | 160 | 386 | 684 | 40 | 95 | 110 | 80 | 38 | M10 | 12×3.3 | 18 | 4.68 |
GCS45125 | 246 | 346 | 630 | 45 | 112 | 125 | 85 | 42 | M10 | 12×3.3 | 18 | 5.65 |
GCS50140 | 380 | 335 | 605 | 50 | 120 | 140 | 96 | 50 | M12 | 14×3.8 | 20 | 7.63 |
GCS55160 | 613 | 290 | 505 | 55 | 140 | 160 | 108 | 56 | M14 | 14×3.8 | 20 | 10.5 |
GCS60180 | 1175 | 250 | 423 | 60 | 156 | 180 | 120 | 65 | GCS14 | 16×4.3 | 20 | 17.89 |
GCS65200 | 1510 | 223 | 360 | 65 | 164 | 200 | 130 | 65 | M16 | 16×4.3 | 20 | 20.15 |
GCS70225 | 2819 | 168 | 266 | 70 | 180 | 225 | 135 | 70 | M18 | 18×4.4 | 20 | 26.52 |
